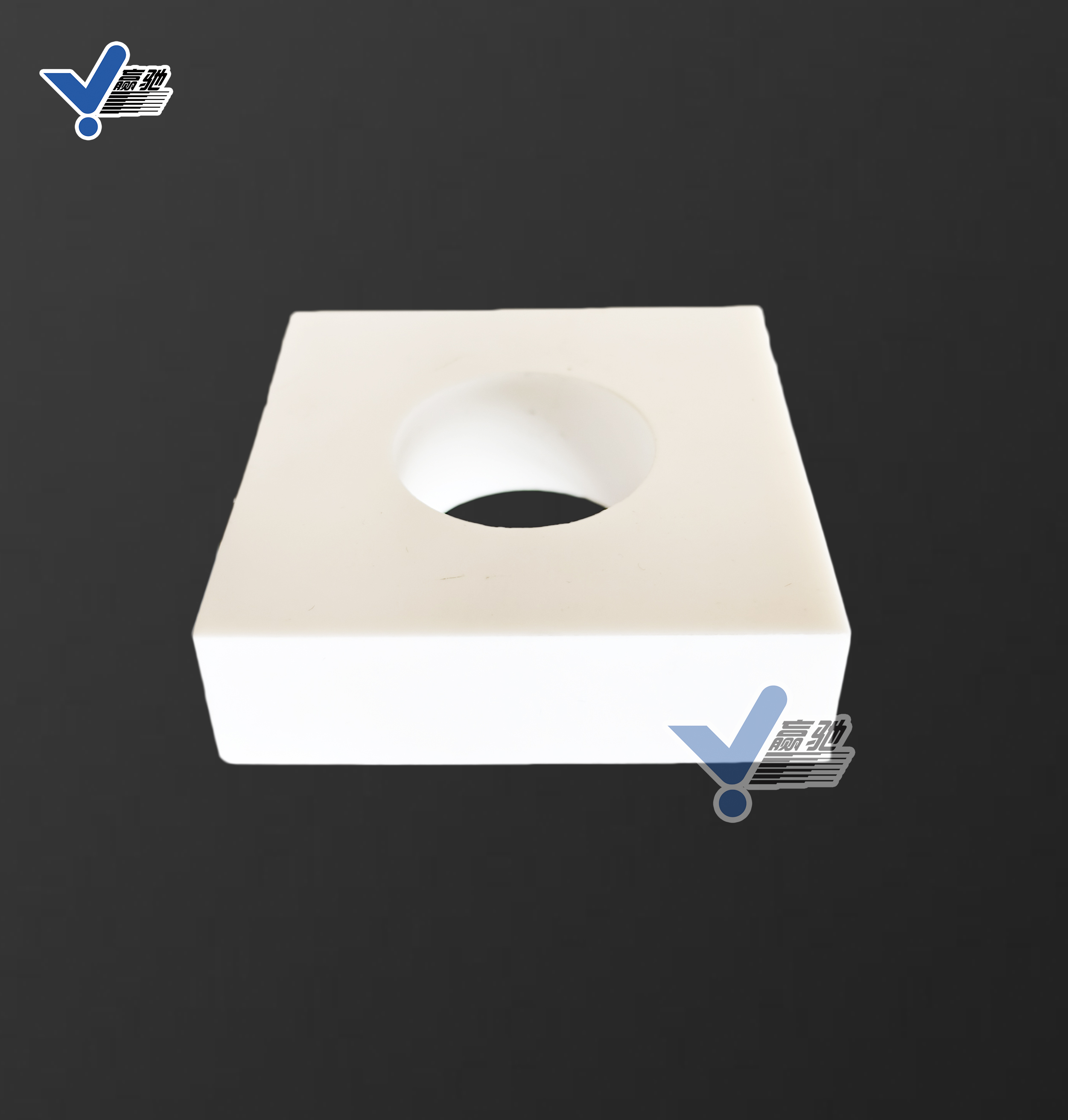

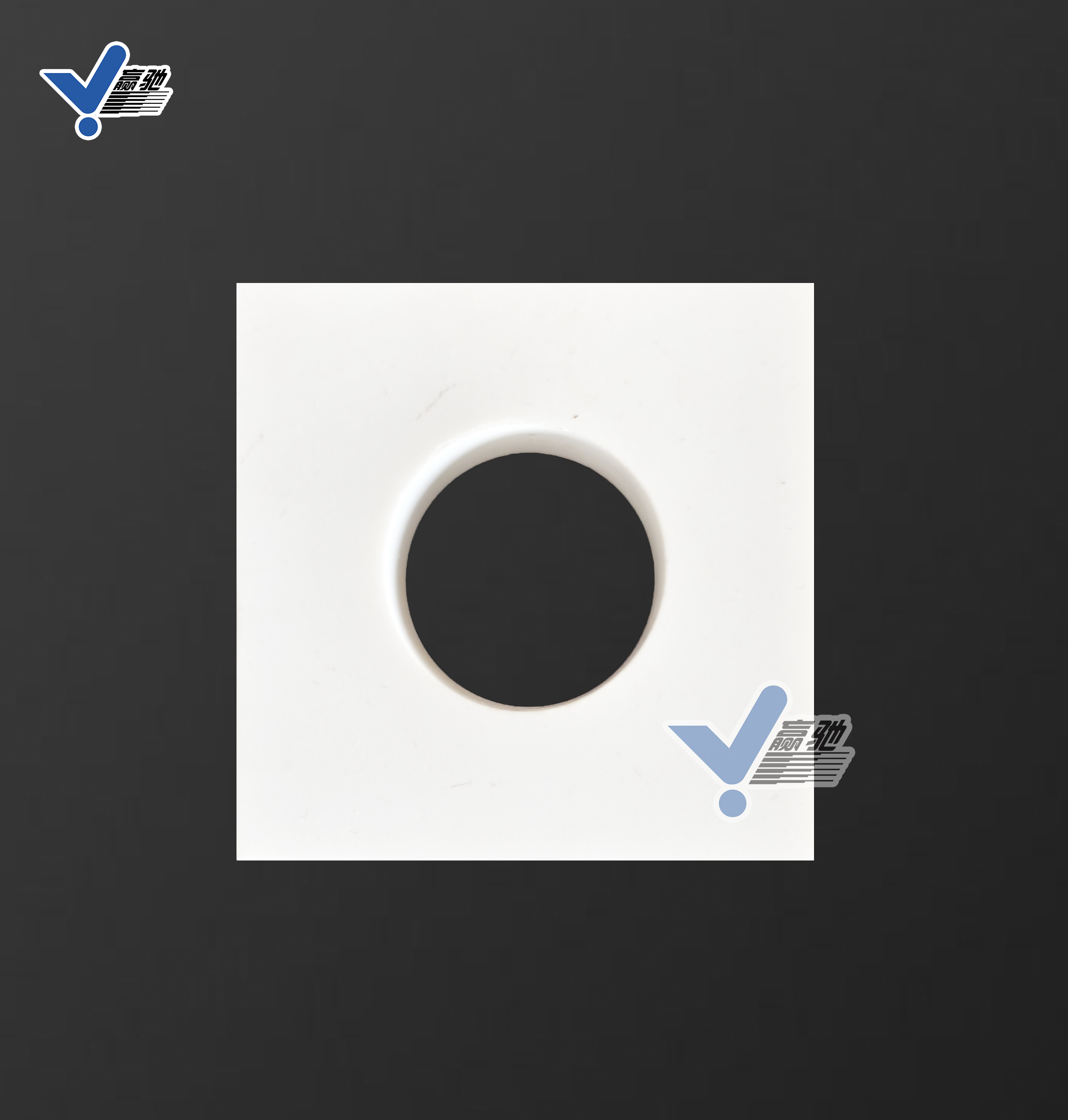

一、大孔設計特性

1. 孔徑規格

標準焊接孔：Φ6-8mm

優化大孔：Φ12-20mm（可定制至Φ30mm）

孔間距：50-80mm（呈梅花形分布）

2. 結構優勢

增強焊接強度：擴大熔池接觸面積，焊接剪切強度提升40%

應力分散：孔緣倒角設計（R2-R5）降低應力集中系數至1.2以下

熱變形補償：預留0.5-1mm熱膨脹間隙（20-400℃工況）

二、與傳統小孔襯板對比

參數*         | 大孔襯板               | 常規小孔襯板         |

| 焊接滲透深度      | ≥8mm                 | ≤5mm               |

| 抗沖擊性          | 可承受50J/cm2沖擊     | 30J/cm2即碎裂      |

| 熱循環次數        | 300次（ΔT=200℃）      | 150次后開裂        |

| 安裝效率          | 單點焊接時間減少30%   | 需精密對位         |

三、典型應用場景

1. 高溫高壓管道

火力電廠煤粉管道（工作壓力1.6-4.0MPa）

大孔允許更厚的焊層（3-5mm），防止高溫蠕變失效

2. 強振動設備

礦山破碎機下料槽（振動頻率＞15Hz）

圓形大孔布局可吸收振動能量

3. 快速檢修需求

化工反應器導流板（需頻繁開孔檢查）

Φ20mm孔可直接插入內窺鏡探頭

四、安裝工藝要點

1. 焊接規范

   采用E309L不銹鋼焊條（匹配陶瓷/鋼膨脹系數）

   預加熱至150℃（防止陶瓷驟裂）

   多層堆焊（首層打底焊，二層增強焊）

2. 質量控制

   滲透檢測（PT）驗證焊道完整性

   扭矩測試（M10螺栓施加15N·m拉力）

   3D掃描孔位精度（偏差＜0.3mm）

五、特殊改進型號

1. 復合型大孔襯板

   孔內嵌不銹鋼襯套（防焊裂）

   陶瓷-金屬梯度過渡層（厚度0.5mm）

2. 可拆卸式設計

   孔內加工M12螺紋

   配套耐熱合金螺栓（可承受800℃）

注：大孔設計需配合專用焊接工藝，不建議用于以下工況：

 顆粒粒徑＜0.5mm的超細粉體輸送

強酸（HF）或強堿（NaOH＞40%）環境

氣固兩相流流速＞35m/s的極端磨損場景
