一、產品定義

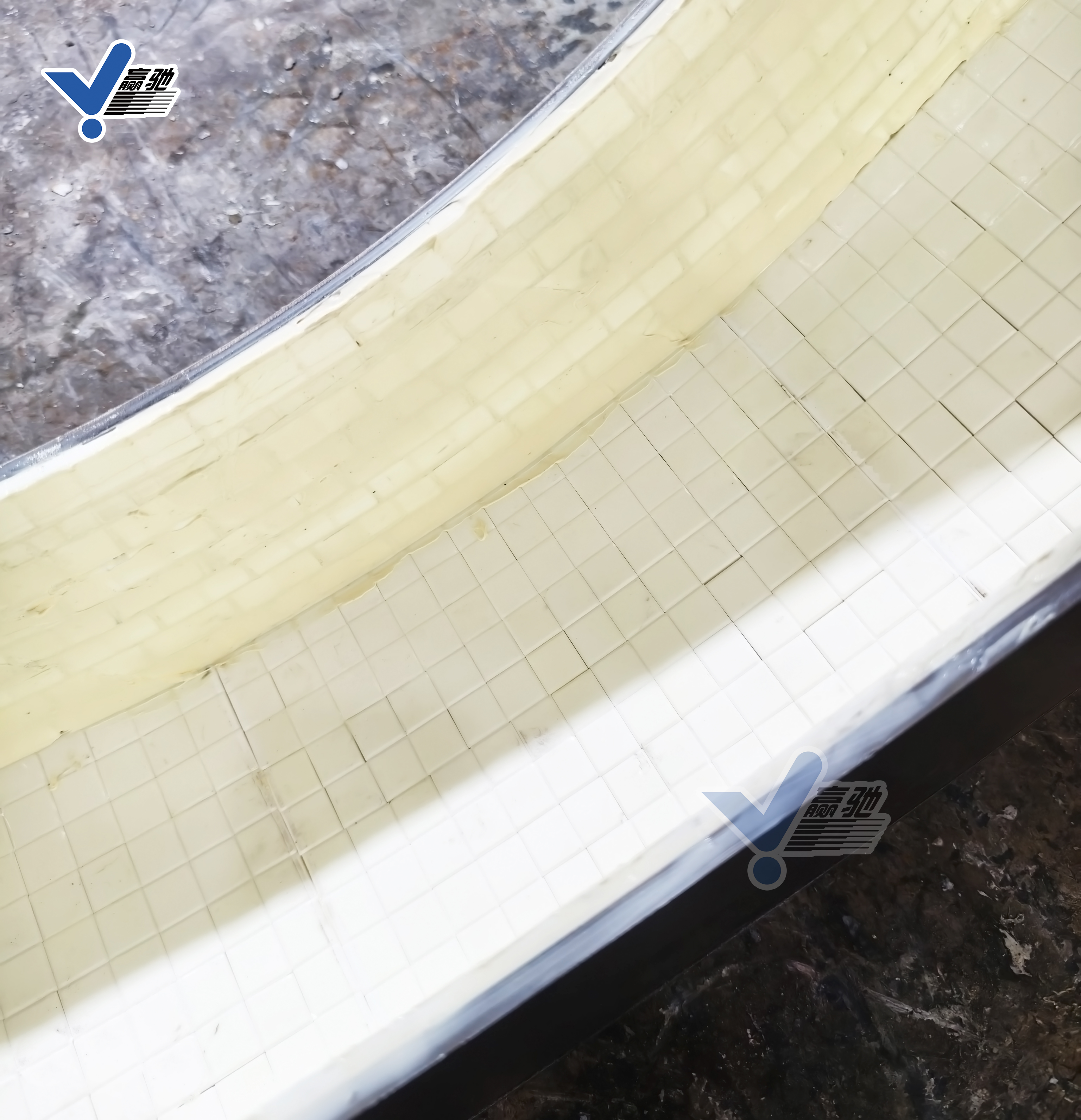

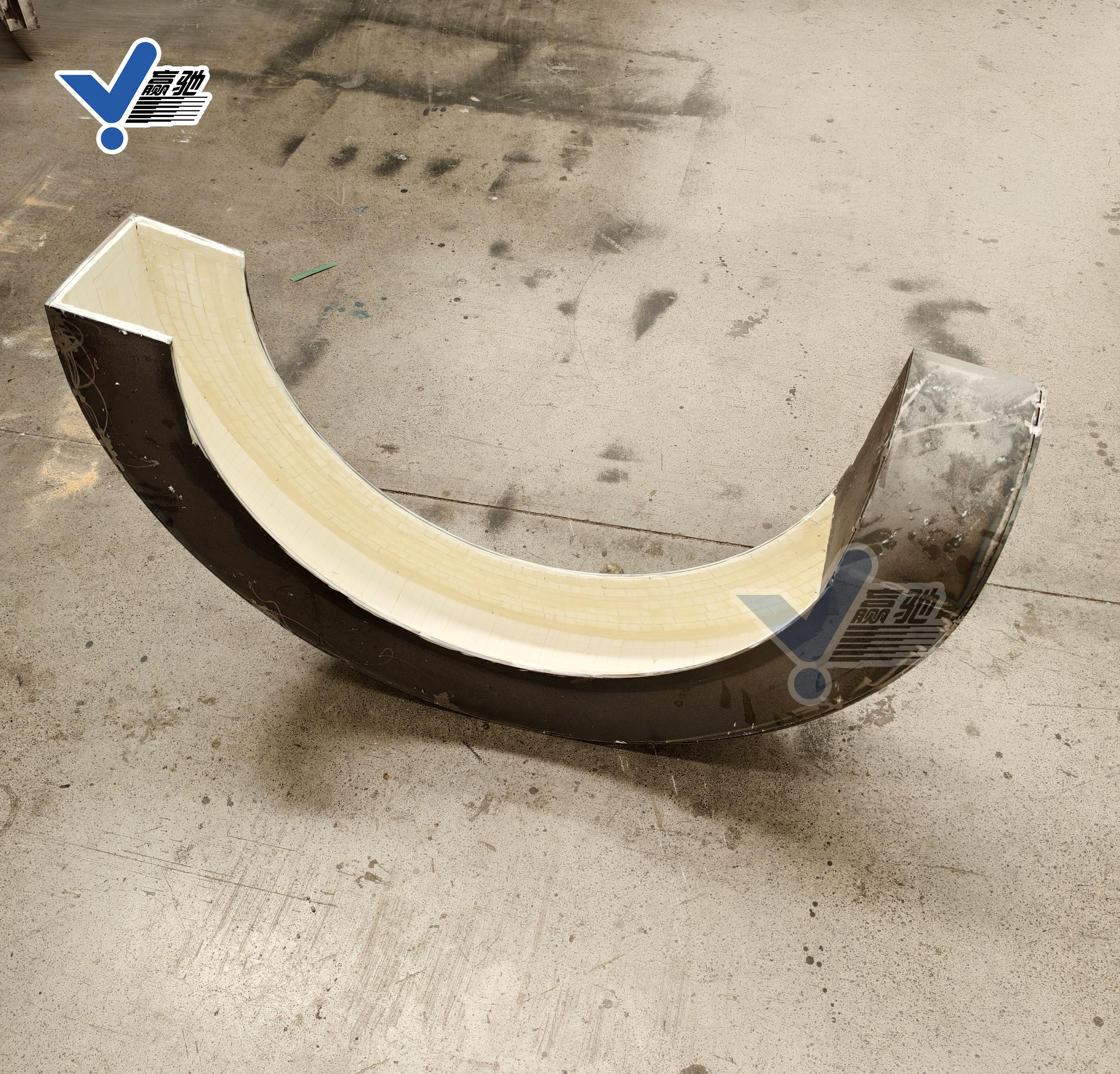

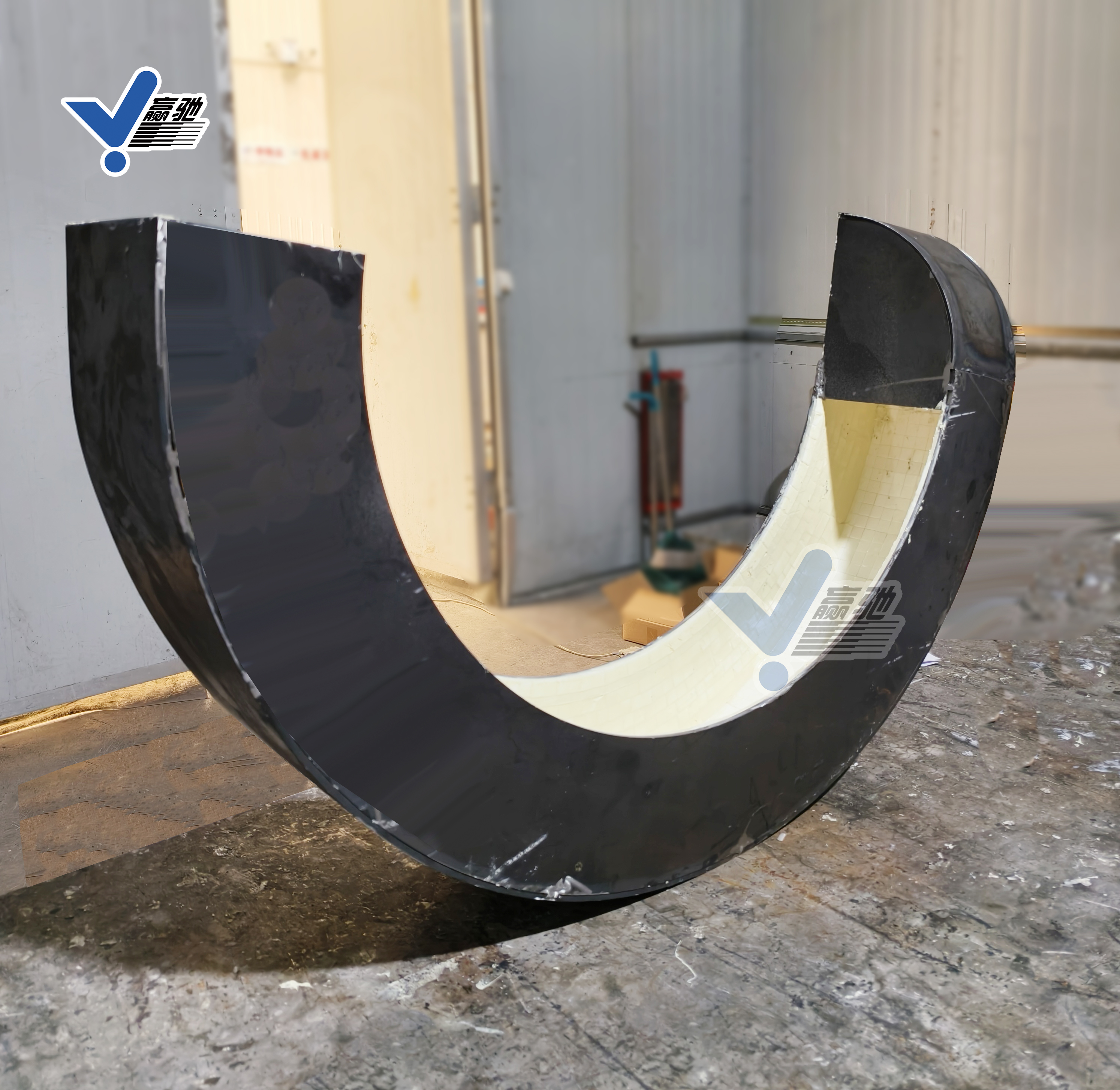

氧化鋁陶瓷馬賽克貼片彎道是一種專為管道彎頭、三通等異形部位設計的耐磨防護解決方案，由小型氧化鋁陶瓷片（馬賽克式）拼接而成，完美貼合曲面，解決傳統襯板難以覆蓋復雜形狀的難題。

二、核心優勢

1. 異形適配性

陶瓷片尺寸通常為10×10mm至30×30mm，厚度5-15mm

可360°緊密貼合DN50-DN2000mm各種彎頭曲率半徑（R=1D-5D）

最小可適應45°急彎頭（傳統襯板無法實現）

2.高硬度和耐磨性：氧化鋁陶瓷馬賽克貼片的硬度極高，僅次于金剛石，具有出色的耐磨性能。這使得它能夠有效抵抗顆粒物料在輸送過程中的沖刷和磨損，特別是在彎道等易受磨損的部位。

3.耐腐蝕性：該材料對酸、堿等化學物質具有良好的抵抗能力，不易被腐蝕。這使得它適用于各種苛刻的環境，包括彎道等易受腐蝕的部位。

4.耐高溫性：氧化鋁陶瓷馬賽克貼片在高溫下依然能夠保持穩定的性能，不易變形或損壞。這使得它適用于高溫環境下的彎道場景，如爐窯襯里、燃燒器噴嘴等高溫部件。

三、典型應用場景

礦山、電力、冶金行業：在這些行業中，彎道場景常見于磨料和研磨裝置。氧化鋁陶瓷馬賽克貼片的高耐磨性使其能夠有效抵抗物料在彎道處的沖刷和磨損，延長設備的使用壽命。

化工、電子、醫藥行業：在這些領域中，彎道場景常出現在腐蝕性介質的管道、閥門和泵等設備的內襯。氧化鋁陶瓷馬賽克貼片的耐腐蝕性使其能夠抵御化學介質的侵蝕，保證設備的穩定運行。

煉油、化工行業：在這些行業的高溫設備中，如爐窯襯里、燃燒器噴嘴等彎道部件，氧化鋁陶瓷馬賽克貼片的耐高溫性使其能夠持續穩定運行，提高設備的整體性能。

四、安裝工藝流程

1. 表面處理

噴砂除銹至Sa2.5級（粗糙度Ra≥50μm）

丙酮清洗后60℃預熱（提升膠粘劑滲透性）

2. 定位粘貼

使用耐高溫環氧膠（180℃固化型）

按流體方向自下而上錯縫粘貼（搭接量≥3mm）

專用液壓夾具加壓（0.3-0.5MPa保持2h）

3. 接縫處理

填充耐磨膠（Al?O?含量≥70%）

表面拋光至Ra＜0.8μm（降低流阻）

五、與傳統彎頭防護對比

優勢：

氧化鋁陶瓷馬賽克貼片：具有極高的耐磨性、耐腐蝕性和耐高溫性，適用于復雜彎道形狀，使用壽命長，維護成本低。

傳統彎頭防護：材料多樣，工藝成熟，適用于一般磨損、腐蝕和高溫環境，成本可能較低。

劣勢：

氧化鋁陶瓷馬賽克貼片：初期投資可能較高，材料脆性較大，需特別注意抗沖擊性能。

傳統彎頭防護：耐磨性、耐腐蝕性和耐高溫性可能低于陶瓷材料，使用壽命可能較短，維護成本可能較高。

六、質量控制要點

1. 粘接強度測試

剪切強度≥15MPa（GB/T 7124標準）

100℃熱震試驗（10次循環無脫落）

2. 流體模擬驗證

CFD分析貼片排列對湍流的影響

重點檢查外側半徑部位（磨損速率快2-3倍）

3. 厚度公差

單片厚度偏差≤±0.2mm

整體平整度＜1mm/m

注：實際選型需提供以下參數：

彎頭角度/直徑/曲率半徑

介質成分（顆粒硬度、濃度、pH值）

工作溫度/壓力/流速
